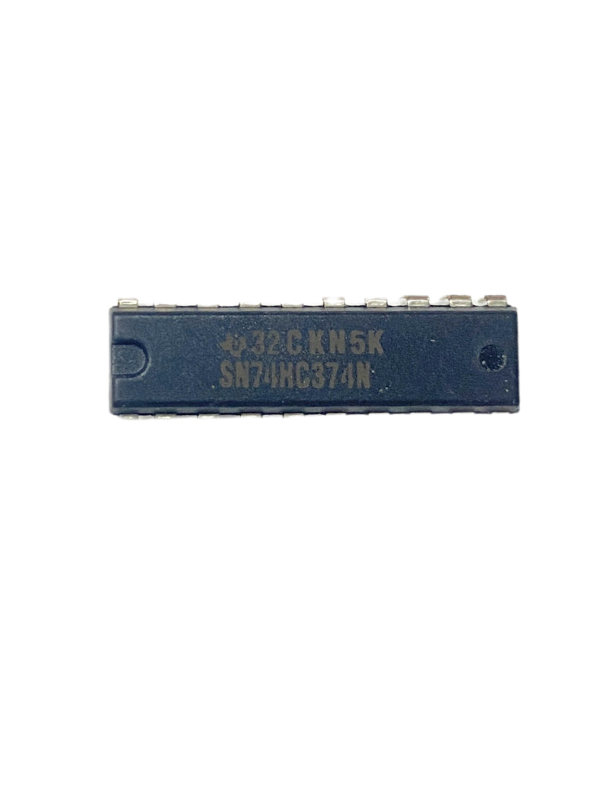

Texas Instruments SN74HC374N

Genel Özellikler

• Marka: Texas Instruments
• Model: SN74HC374N
• Ürün Tipi: Flip-Flop (D-Tipi, Tri-State Octal)
• Seri: SN74HC374
• Mantık Ailesi: HC (High-Speed CMOS)
• Paketleme: Tube

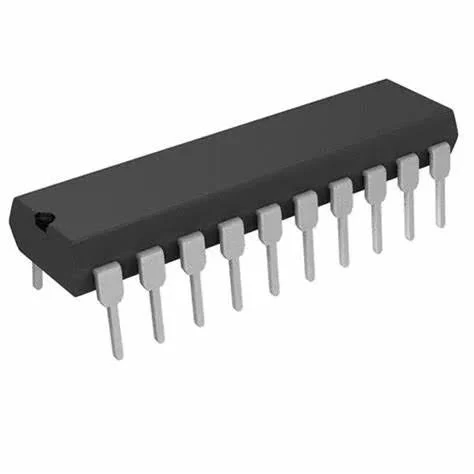

• Paket/ Kasa Tipi: PDIP-20 (Plastic Dual In-Line Package)

Elektriksel Özellikler

• Çalışma Gerilimi:
• Minimum: 2V
• Maksimum: 6V
• Tipik: 5V
• Giriş Türü: CMOS
• Çıkış Türü: 3-State (Üç Durumlu)
• Yüksek Seviye Çıkış Akımı: -7.8 mA
• Düşük Seviye Çıkış Akımı: 7.8 mA
• Boşta Akım (Quiescent Current): 8 µA
• Maksimum İşletme Gerilimi: 6V

Zamanlama Özellikleri

• Propagasyon Gecikme Süresi: Maksimum 230 ns (@ 2V çalışma gerilimi)
• Saat Frekansı: Yüksek hızlı çalışma için optimize edilmiştir.

Fiziksel Özellikler

• Montaj Tipi: Through Hole (Delik Montaj)
• Pin Sayısı: 20
• Boyutlar:
• Uzunluk: 24.33 mm
• Yükseklik: 4.57 mm
• Çalışma Sıcaklık Aralığı:
• Minimum: -40°C
• Maksimum: +85°C

İşlevsellik ve Performans

• Fonksiyon: 8-Bit D-Tipi Flip-Flop (Tri-State Octal)
• Kutupluluk: Non-Inverting (Tersine Çevirmeyen)
• Kanal Sayısı: 8 Kanal
• Giriş Hattı Sayısı: 3
• Çıkış Hattı Sayısı: 1 Hat

Mekanik ve Çevresel Özellikler

• Ambalaj Türü: Tube (Tüplü ambalaj)
• Ürün Tipi: Flip-Flop
• Seri: SN74HC

Avantajları ve Kullanım Alanları

• Yüksek Hızlı Veri İşleme: Hızlı geçiş süreleri ve düşük güç tüketimi.
• Tri-State Çıkışlar: Ortak veri yolu uygulamalarında kolaylık sağlar.
• Geniş Çalışma Voltajı Aralığı: 2V ile 6V arasında geniş çalışma koşullarına uyum.
• Uygulama Alanları: Mikrodenetleyici sistemleri, dijital veri saklama, endüstriyel otomasyon, haberleşme ve tüketici elektroniği.
