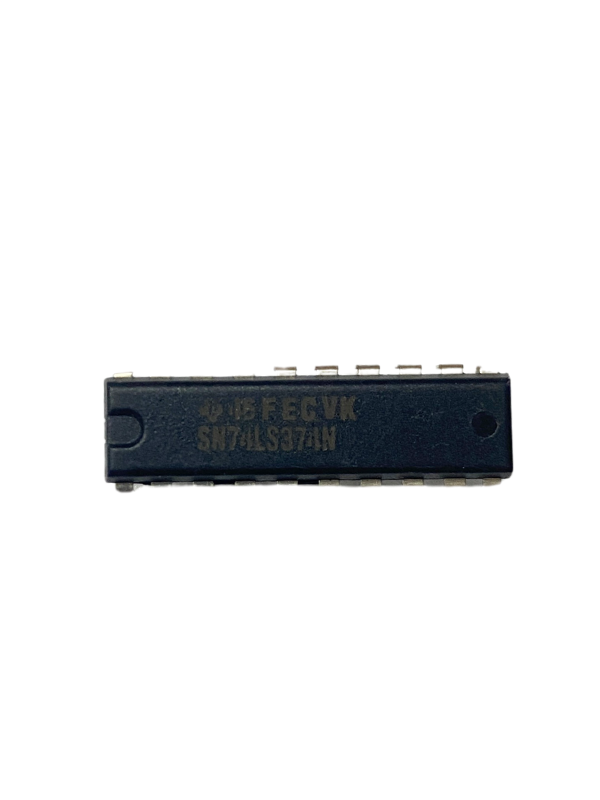

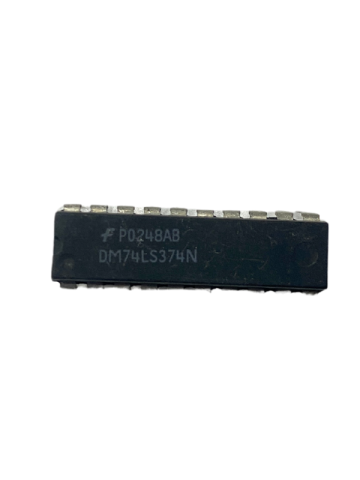

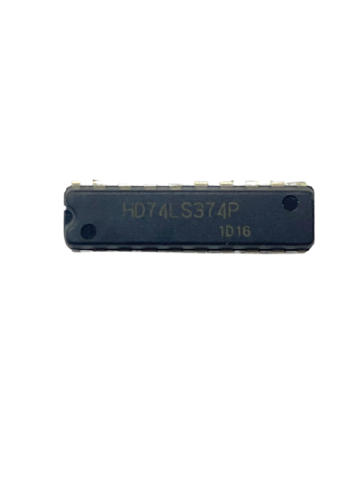

IC FLIP-FLOP PDIP-20 (HD74LS374P- DM74LS374N-SN74LS374N )

 IC  FLIP-FLOP PDIP-20 HD74LS374P- DM74LS374N-SN74LS374N

Genel Özellikler

• Ürün Tipi: D-Tipi Flip-Flop (8-Bit, Kenar Tetiklemeli)

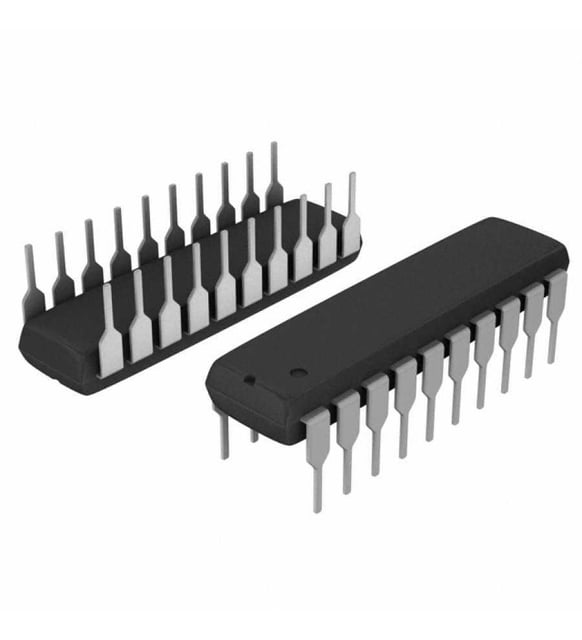

• Paketleme Türü: DIP-20 (Dual In-Line Package, 20 pin)
• Mantık Ailesi: LS (Low Power Schottky)
• Çalışma Gerilimi:
• Minimum: 4.75V
• Maksimum: 5.25V
• Nominal: 5V
• Çıkış Türü: 3-State (Üç Durumlu)
• Yüksek Seviye Çıkış Akımı: -0.4 mA
• Düşük Seviye Çıkış Akımı: 8 mA
• Güç Tüketimi: Maksimum 20 mW (Low Power Schottky teknolojisi sayesinde)
• Propagasyon Gecikme Süresi: Maksimum 33 ns (Clock’dan Q çıkışına kadar)
• Saat Frekansı: 25 MHz'e kadar desteklenir.
• Montaj Tipi: THT (Through-Hole Technology)
• Pin Sayısı: 20
• Boyutlar: DIP-20 form faktörüne uygundur.
• Çalışma Sıcaklık Aralığı:
• Minimum: 0°C
• Maksimum: +70°C

 İşlevsellik

• Fonksiyon: 8-Bit D-Tipi Flip-Flop
• Tetikleme Türü: Pozitif kenar tetiklemeli (Saat sinyalinin pozitif kenarında verileri yakalar)
• Çıkış Özelliği: Tri-State çıkışlar, ortak veri yolu uygulamaları için uygundur.
• Veri Saklama ve İşleme: Giriş verilerini geçici olarak saklar ve işleyebilir.

 Çalışma Koşulları

• Giriş Mantık Seviyeleri:
• Mantık "0" Seviyesi: Maksimum 0.8V
• Mantık "1" Seviyesi: Minimum 2V
• Çıkış Mantık Seviyeleri:
• Mantık "0" Seviyesi: Maksimum 0.4V
• Mantık "1" Seviyesi: Minimum 2.7V

Uygulama Alanları

• Mikrodenetleyici ve Mikroişlemci Tabanlı Sistemler: Veri depolama ve geçici veri saklama işlemleri.
• Endüstriyel Kontrol Sistemleri: Sinyal işleme ve veri yolu kontrolü.
• Tüketici Elektroniği: Dijital veri işlemi gerektiren cihazlarda.
• Haberleşme Sistemleri: Veri yolu kontrollü sinyal işleme ve veri transferi.

 Avantajları

• Yüksek Hız: Veri işleme ve saklama süreçlerinde hızlı performans.
• Düşük Güç Tüketimi: LS teknolojisi ile enerji verimliliği sağlar.
• Kolay Kullanım: DIP-20 paketi ile prototip geliştirme ve test işlemleri kolaydır.
• Tri-State Çıkış: Ortak veri yollarında esnek çalışma imkanı sağlar.
