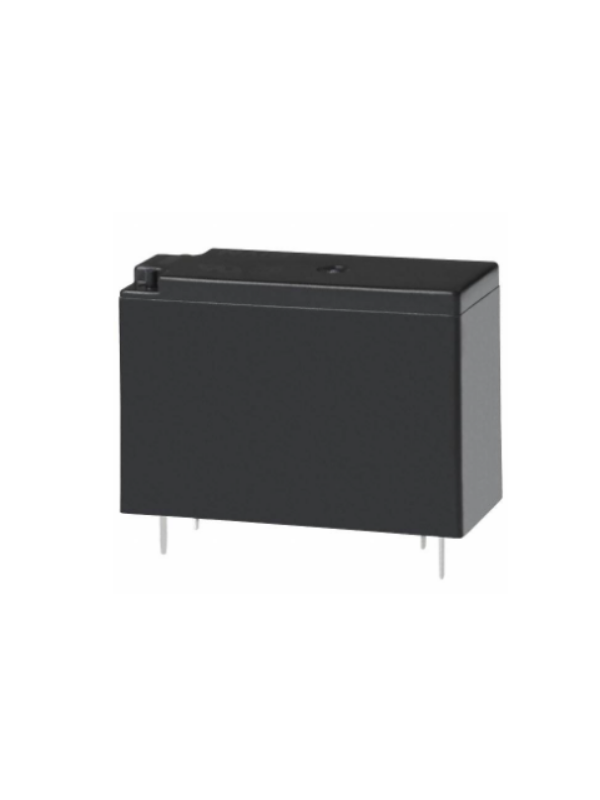

JW1FSN-DC12V Röle RELAY POWER 12VDC 10A/250VAC

JW1FSN-DC12V Röle RELAY POWER 12VDC 10A/250VAC 1-FORM-C
JW1FSN-DC12V Panasonic Rölesi Teknik Özellikleri

Panasonic JW1FSN-DC12V, güvenilir ve yüksek performanslı bir güç rölesidir. Genel amaçlı uygulamalarda, yüksek akım ve voltaj anahtarlama gereksinimlerini karşılar.

Genel Özellikler:

• Montaj Şekli:
• THT (Through Hole Technology) – Baskı devre kartı üzerinde delik montajı için uygundur.
• İletişim Formu:
• SPDT (1 Form C) – Tek kutuplu, çift atış (Normalde Açık ve Normalde Kapalı).
• Bobin Tipi:
• Non-Latching – Güç kesildiğinde bobin kontakları eski pozisyonuna döner.

Elektriksel Özellikler:

1. Bobin:
• Bobin Gerilimi: 12V DC
• Bobin Akımı: 44mA
• Bobin Direnci: 270 Ohm
• Bobin Gücü: 530mW
• Çalışma Voltajı:
• Çalıştırma (Must Operate Voltage): 8.4V DC
• Bırakma (Must Release Voltage): 1.2V DC
2. Kontak:
• Kontak Akımı: Maksimum 10A
• Kontak Gerilimi: Maksimum 250VAC / 30VDC
• Maksimum Yük Kapasitesi:
• AC: 2500VA
• DC: 300W
• Kontak Malzemesi: Gümüş Alaşım (Silver Alloy)
3. Çalışma Zamanları:
• Çalıştırma Süresi: 15 ms
• Bırakma Süresi: 5 ms

Çevresel Özellikler:

• Çalışma Sıcaklığı: -40°C ~ +60°C
• Seal Rating: Tamamen mühürlü, toz ve nemden korunmuş.

Fiziksel Özellikler:

• Boyutlar (GxUxY): 28.60 mm x 12.80 mm x 20.00 mm
• Pin Sayısı: 5 pin
• Termination Style: PC Pin

Sertifikalar ve Uyumluluk:

• Sertifikasyonlar:
• CQC, CSA, UR, VDE
• Güvenlik ve kalite standartlarına uygundur.
• RoHS:
• Çevre dostu, zararlı maddeler içermez.
• Coil Insulation:
• Class E izolasyon ile yüksek sıcaklık dayanımı.
