JW2FSN-DC12V Röle RELAY POWER 12VDC 5A/250VAC 2-FORM-C

 JW2FSN-DC12V Röle RELAY POWER 12VDC 5A/250VAC 2-FORM-C

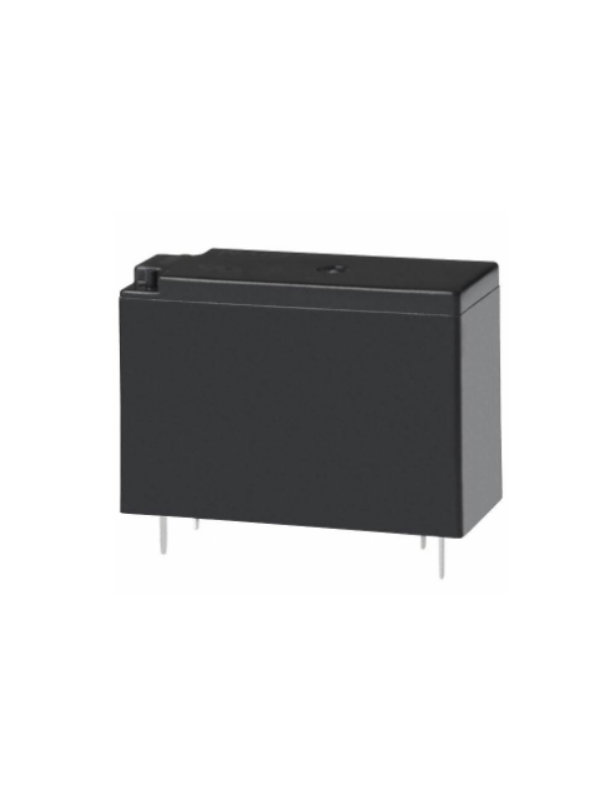

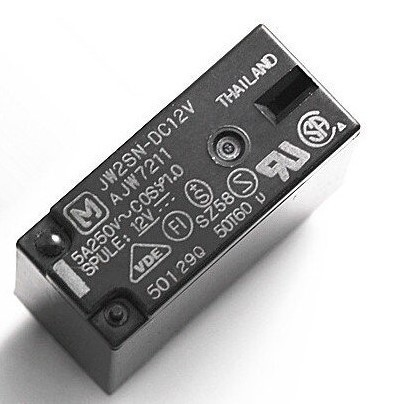

Panasonic JW2SN-DC12V Rölesi

Panasonic JW2SN-DC12V, çift kontaklı yapı sunan ve 12V DC bobin gerilimi ile çalışan bir güç rölesidir. 2-Form-C (DPDT) konfigürasyonu sayesinde iki bağımsız devreyi kontrol edebilir.

Genel Özellikler:

• Model: JW2SN-DC12V
• Montaj Şekli: THT (Through Hole Technology)
• Kontak Yapısı: 2-Form-C (DPDT) – Çift kutuplu çift atış (her biri NO ve NC kontaklara sahip).
• Bobin Tipi: Non-Latching (enerji kesildiğinde kontaklar eski konumuna döner).

Elektriksel Özellikler:

1. Bobin:
• Bobin Gerilimi: 12V DC
• Bobin Gücü: 530mW
• Bobin Akımı: 44mA
• Bobin Direnci: 270 Ohm
• Çalıştırma Gerilimi: 8.4V DC (minimum)
• Bırakma Gerilimi: 1.2V DC (minimum)
2. Kontak:
• Kontak Akımı: Maksimum 5A
• Kontak Gerilimi: Maksimum 250VAC / 30VDC
• Yük Kapasitesi:
• AC: 1250VA (5A kullanım için)
• DC: 150W (5A kullanım için)
• Kontak Malzemesi: Gümüş Alaşım (Silver Alloy)
3. Çalışma Zamanları:
• Çalıştırma Süresi: 15 ms (maksimum)
• Bırakma Süresi: 5 ms (maksimum)

Çevresel Özellikler:

• Çalışma Sıcaklığı: -40°C ~ +60°C
• Tam Mühürlü Yapı: Toz ve nem geçirmez, çevresel dayanıklılığı yüksek.
• Seal Rating: Fully Sealed

Fiziksel Özellikler:

• Boyutlar (GxUxY): 28.60 mm x 12.80 mm x 20.00 mm
• Pin Sayısı: 8 pin (her Form-C için 4 pin)

Onaylar ve Uyumluluk:

• Sertifikasyonlar:
• CQC, CSA, UR, VDE (uluslararası güvenlik standartlarına uyumlu)
• RoHS Uyumu: Zararlı maddeler içermez, çevre dostu.
