JW2SN-DC48V Röle RELAY POWER 48VDC 5A/250VAC 2-FORM-C

RELAY POWER 48VDC 5A/250VAC 2-FORM-C  JW2SN-DC48V  Röle

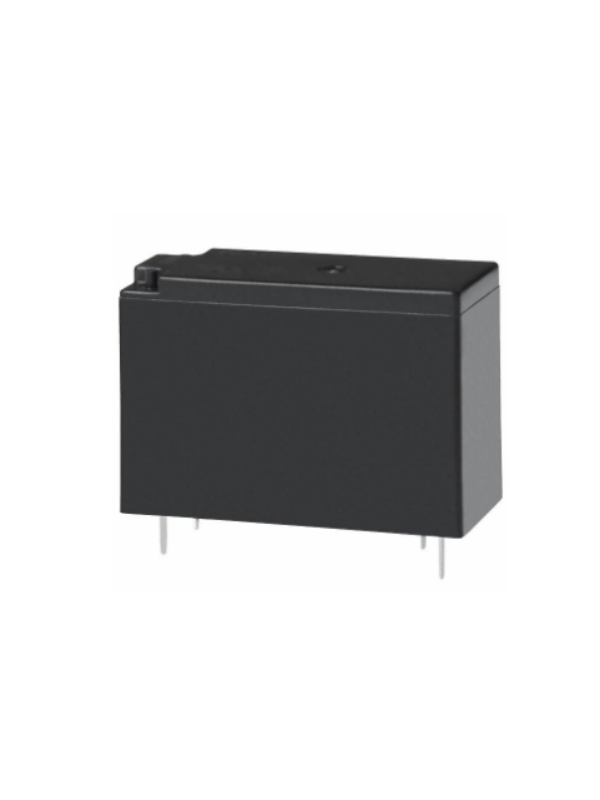

Panasonic JW2SN-DC48V Rölesi

Panasonic JW2SN-DC48V, 48V DC bobin gerilimi ile çalışan, 2-Form-C (DPDT) yapıdaki bir güç rölesidir. Bu röle, özellikle çift devre kontrolü gerektiren uygulamalarda kullanılır ve sağlam, güvenilir anahtarlama özellikleri sunar.

Genel Özellikler:

• Model: JW2SN-DC48V
• Montaj Şekli: THT (Through Hole Technology) – Baskı devre kartına montaj için uygun.
• Kontak Yapısı: 2-Form-C (DPDT) – Çift kutuplu, çift atış (NO ve NC kontaklara sahip).
• Bobin Tipi: Non-Latching – Bobin enerjisi kesildiğinde kontaklar eski durumuna geri döner.
• Termal Güç: 530mW

Elektriksel Özellikler:

1. Bobin:
• Bobin Gerilimi: 48V DC
• Bobin Akımı: 22.9mA
• Bobin Direnci: 2,100 Ohm
• Çalıştırma Gerilimi (Must Operate): 38.4V DC
• Bırakma Gerilimi (Must Release): 4.8V DC
2. Kontak:
• Kontak Akımı: Maksimum 5A
• Kontak Gerilimi: Maksimum 250VAC / 30VDC
• Yük Kapasitesi:
• AC: Maksimum 1250VA (5A için)
• DC: Maksimum 150W (5A için)
• Kontak Malzemesi: Silver Alloy (Gümüş Alaşım)
3. Çalışma Zamanları:
• Çalıştırma Süresi: 15 ms
• Bırakma Süresi: 5 ms

Çevresel Özellikler:

• Çalışma Sıcaklığı: -40°C ~ +60°C
• Tam Mühürlü Yapı: Fully Sealed – Çevresel etkilerden korunur.
• Yalıtım Sınıfı: Class E

Fiziksel Özellikler:

• Boyutlar (GxUxY): 28.60 mm x 12.80 mm x 20.00 mm
• Pin Sayısı: 8 pin (4 pin her bir Form-C için)

Onaylar ve Uyumluluk:

• Sertifikalar:
• CQC, CSA, UR, VDE – Güvenlik ve kalite sertifikalarına sahiptir.
• RoHS Uyumu: Çevre dostudur, zararlı maddeler içermez.

Uygulama Alanları:

• Endüstriyel Otomasyon: Çift devre kontrolü gerektiren uygulamalar.
• HVAC Sistemleri: Çift devre anahtarlama ihtiyacı olan sistemlerde.
• Güvenlik Sistemleri: Çift yedekleme kontrolü gerektiren sistemler.
• Güç Elektroniği: 5A kapasiteyle güç kontrolü yapan cihazlar.
• Ev Elektroniği ve Beyaz Eşyalar: Çift kontrol devresi gerektiren uygulamalar.
